搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。

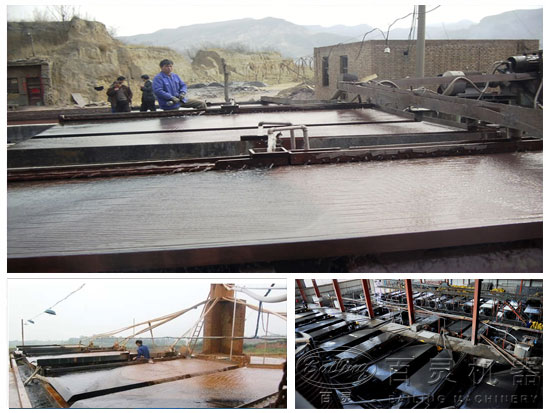

圖為河南百靈機器為智力客戶總承包建設的時產200噸選金礦設備現場
搖床的選礦過程是在具有來復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，礦粒在重力、橫向水流沖力、床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦、中礦和尾礦。

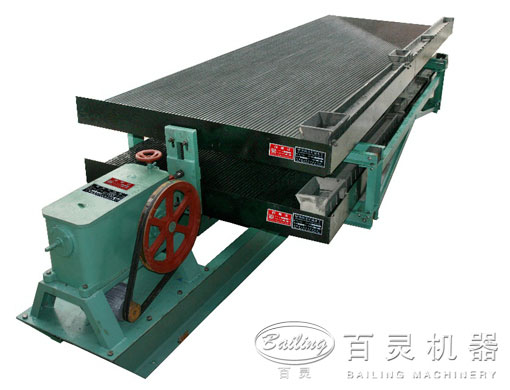

該搖床設備主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個系統部分組成。選別機理系利用被分選礦物的比重差，床頭提供的差速運動，斜面水流及不同形式的床條，使礦粒群在床面上松散分層，選擇性運送，在床面上形成扇形分帶，從而產出不同的貧富產品。
|
規格型號 |
L-S型（6-S） |
清洗水量(t/h) |
0.4-0.8 |
|
沖程 |
10-30 |
床面尺寸 |
152×1825×4500 |
|
沖次（次/分） |
240-360 |
電動機（kw） |
1.1 |
|
橫向傾角 |
0-8 |
處理量(t/h) |
0.5-1.2 |
|
入選粒度 |
2-0.074 |
重量 |
1012 |
|
給礦濃度（%） |
15-30 |
外形尺寸 |
5454×1825×1242 |
